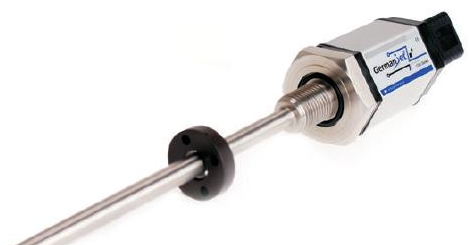

位移傳感器，通過內部非接觸式的測控技術精確地檢測活動磁環的絕對位置來測量被檢測產品的實際位移值的，該傳感器的高精度和高可靠性已被廣泛應用于成千上萬的實際案例中下面，小編為大家簡單介紹一下它的工作原理特點以及如何判斷位移傳感器是否損壞?


位移傳感器的工作原理

　　位移傳感器，充分結合了角度傳感器和直線位移傳感器的優點，它分為2個部分，機械部分和電子部分，電子部分可以安裝BEN編碼器，鋼絲繩由自卷彈簧始終收緊，由鋼絲繩的直線位移轉換成旋轉量的測量。鋼絲繩緊繞在多圈測量輪上，每圈行程相同，因此在整個測量范圍內均為線性測量。

　　鋼絲繩測量輪，卷簧輪，與傳感器同軸聯動，其連接誤差降至最小。由于與被測物體軟性連接，所以抗震動性能優越;安裝簡便，能適應惡劣環境。鋼絲繩用直徑是1.5mm316L不銹鋼鋼絲繩，拉線規格是JF-1140L，測量長度可以達到15米。廣泛用于水利，鋼鐵行業。

位移傳感器的特點

　　1、位移傳感器行程：是指移動部件實際測量行程和預計延伸長度之和要小于最大行程;

　　2、選擇拉繩位移傳感器是要充分考慮預拉空間，如若預拉空間較大，可以考慮外加延長線，這樣可以減小拉繩式位移傳感器的最大行程，為用戶節省一部分費用。

　　3、輸出信號的選擇：數字量型、模擬量型和絕對值編碼器選擇及特殊要求要充分告知位移傳感器廠家技術人員。


　　4、采集信號確定上位機種類或處理信號的模式;

　　5、拉線/繩位移傳感器的供電電壓選擇必須確定;

　　6、被測量移動部件基本的要求是什么?精度等級、分辨率大小、線性誤差都要考慮，選擇產品要報以選擇對的，而不是選擇貴的。

　　7、拉繩傳感器工作環境也是很關鍵的，其工作環境溫度、濕度、粉塵、電磁干擾極其周邊設備對其的影響，必要時是否需要加裝防護裝置等;此類狀況可與我公司技術人員溝通解決。

　　8、至關重要的一點是確定移動位移的速度，速度過快會造成往復信號不一致，包括速度的大小，必須確定在一定的速度下配置解決方案;

　　9、使用頻率的高低，是直接影響拉線傳感器壽命的關鍵因素，因拉繩傳感器本體內的彈簧在使用超過600萬次會造成彈簧疲勞，這點決定了產品的使用壽命，可根據需要更換配件解決這個問題;

　　10、防護等級和配置等級，這關系著使用方設備的要求或預算，選擇絕對值拉繩編碼器產品或防護等級更高的產品，其價格也會高出很多。


如何判斷位移傳感器是否損壞?

　　斯銘威公司是經深圳市政府批準依法設立，專業從事傳感器及配套儀器儀表和工控設備及系統的研發、生產和銷售的高新技術企業!下面我們就給大家介紹下，如何判斷位移傳感器損壞:

　　1、用數字萬用表檢測阻值

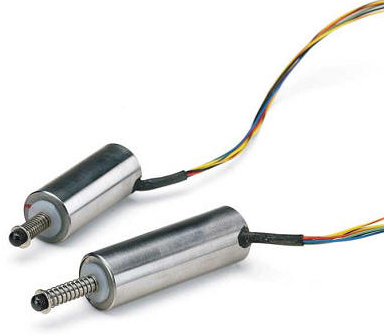

　　如果一支直線位移傳感器的阻值為5KΩ，則用數字萬用表檢測電源正極、負極阻值應為5KΩ±5%且信號穩定無跳動，否則視為已損壞。用數字萬用表檢測電源、輸出阻值，拉出位移傳感器拉桿，如果阻值從0-5KΩ均勻的變化，則傳感器正常。

　　2、零點檢測

　　一般電流或者電壓輸出直線位移傳感器的工作電壓為24V DC，用線性電源給個24V直流電壓供電，用數字萬用表檢測輸出端，如果其零點輸出(不拉拉桿時)為4mA±5%或者0V±5%之內均視為正常，拉桿完全拉出時為20mA±5或者10V±5均視為正常，否則視為損壞。如果數據無規則忽上忽下跳動，很可能是接線錯誤導致位移傳感器短路損壞。
